双向高压金属硬密封蝶阀
D371X蜗轮对夹式蝶阀

D371X蜗轮对夹式蝶阀

·产品概述


D371X蜗轮对夹式蝶阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。蝶板采用框架结构,强度高,过流面积大,流阻小。整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。本阀结构独特,操作灵活,省力,方便。

  • 用途及特点
  • 主要技术参数
  • 主要零部件材料
  • 主要外形及连接尺寸

    D371X蜗轮对夹式蝶阀采用对夹中心板式结构,主要由阀体,阀板,阀轴,阀座及传动装置组成,结构简单紧凑,小巧轻便,运输,安装,拆卸方便;90°的启闭,开关迅速,操作扭矩小,省力轻巧;密封性能好,使用寿命长,可达到零泄露;其流量特性近似于直线,调节性能好。阀门为橡胶密封,关闭时蝶板和阀座密封性能良好,双向密封性能优良,扭矩值小,阀门在工作压力下保持100%零泄漏,且蝶板与阀座密封之间的磨擦小。阀门由阀轴驱动阀板,阀板做90°转动。蝶板启闭灵活,无卡涩、跳动现象,扭矩小。

    软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、轻纺、食品等给排水、气体管道上作调节流量和截流介质的作用。

    公称通经DN(mm)

    50~2000

    50~2000

    公称药理PN(MPa)

    0.6

    1.0

    1.6

    密封试验(MPa)

    0.66

    1.1

    1.76

    强度试验(MPa)

    0.9

    1.5

    2.4

    适用温度

    丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃

    适用介质

    水、空气、天然气、油品及弱腐蚀性流体

    泄漏率

    符合GB/T13927-92标准

    驱动方式

    蜗轮传动、电动、气动、液动


    零件名称

    材料

    阀体

    灰铸铁、球墨铸铁、铸钢、不锈钢及特殊材料

    蝶板

    球墨铸铁、铸钢、不锈钢及合金钢

    阀轴

    2Cr13、不锈钢

    密封圈

    丁腈耐油橡胶、聚四氟乙烯

    填料

    O型圈、柔性石墨

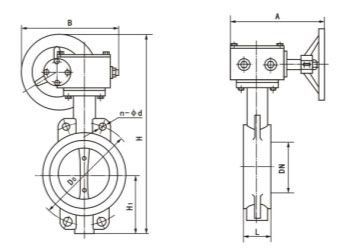

    DN

    L

    H1

    H

    A

    B

    0.6MPa

    1.0MPa

    1.6MPa

    DO

    n-d

    DO

    n-d

    DO

    n-d

    50

    43

    63

    306

    180

    200

    110

    4-14

    125

    4-18

    125

    4-18

    65

    46

    70

    321

    180

    200

    130

    4-14

    145

    4-18

    145

    4-18

    80

    46

    83

    346

    180

    200

    150

    4-18

    160

    8-18

    160

    8-18

    100

    52

    105

    387

    180

    200

    170

    4-18

    180

    8-18

    180

    8-18

    125

    56

    115

    411

    180

    200

    200

    8-18

    210

    8-18

    210

    8-18

    150

    56

    137

    447

    270

    280

    225

    8-18

    240

    8-22

    240

    8-22

    200

    60

    164

    572

    270

    280

    280

    8-18

    295

    8-22

    295

    8-22

    250

    68

    206

    646

    270

    280

    335

    12-18

    350

    12-22

    355

    12-26

    300

    78

    230

    738

    380

    420

    395

    12-22

    400

    12-22

    410

    12-26

    350

    78

    248

    761

    380

    420

    445

    12-22

    460

    16-22

    470

    16-26

    400

    102

    289

    877

    450

    470

    495

    16-22

    515

    16-26

    525

    16-30

    450

    114

    320

    938

    480

    490

    550

    16-22

    565

    20-26

    585

    20-30

    500

    127

    343

    993

    480

    490

    600

    20-22

    620

    20-26

    650

    20-33

    600

    154

    413

    1131

    480

    490

    705

    20-26

    725

    20-30

    770

    20-36

    700

    165

    478

    1476

    640

    660

    810

    24-26

    840

    24-30

    840

    24-36

    800

    190

    525

    1533

    640

    660

    920

    24-30

    950

    24-33

    950

    24-39

    900

    203

    585

    1655

    750

    860

    1020

    24-30

    1050

    28-33

    1050

    38-39

    1000

    216

    640

    1765

    850

    900

    1120

    28-30

    1160

    28-36

    1170

    28-42

    1200

    254

    755

    1995

    850

    900

    1340

    32-33

    1380

    32-39

    1390

    32-48


注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:86-577-67375377
