D673H气动对夹硬密封蝶阀

D673H气动对夹硬密封蝶阀

·产品概述

D673H气动对夹硬密封蝶阀符合国家标准JB/T8527―97(金属硬密封蝶阀)、FB/T13927―92(通用阀门压力试验)标准及阀门其它相关标准的规定,结合国内外先进技术,采用三维偏心原理设计,密封圈采用硬软密封兼具的多层次结构,适用于介质温度≤650度的冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上作调节流体和截断流体,密封性能可靠,是通用蝶阀向中压高压领域的延伸和发展。


  • 用途及特点
  • 主要技术参数
  • 主要零部件材料
  • 主要外形及连接尺寸

    D673H气动对夹硬密封蝶阀适用于食品.医药.石油化工.电厂.钢厂.工业环保水处理及高层建筑.供排水管道上作调节流量和截断流体最佳装置。

    1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能
    2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点
    3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长
    4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小
    5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装
    6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用


    公称通径DN(mm)

    50~2000

    公称压力PN(Mpa)

    0.6

    1.0

    1.6

    2.5

    密封试验(Mpa)

    0.66

    1.1

    1.76

    2.75

    强度试验(Mpa)

    0.9

    1.5

    2.4

    3.75

    适用温度

    碳钢:-29℃~425℃ 不锈钢:-40℃~650℃

    适用介质

    水、空气、天然气、油品及弱腐蚀性流体

    泄漏率

    符合GB/T13927-92标准

    驱动方式

    蜗轮传动、电动、气动、液动



     零件名称

    零件材料

    阀体

    碳钢、不锈钢、铬钢、合金钢

    蝶板

    碳钢、不锈钢、铬钢、合金钢

    密封圈

    316不锈钢+柔性石墨、聚四氟乙烯

    阀杆

    45#、2Cr13、不锈钢、铬钼钢

    填料

    柔性石墨、聚四氟乙烯

    备注 :铸钢:WCB,合金钢:WC6、WC9,铬钼钢,不锈钢:CF8、CF8M、CF3、CF3M

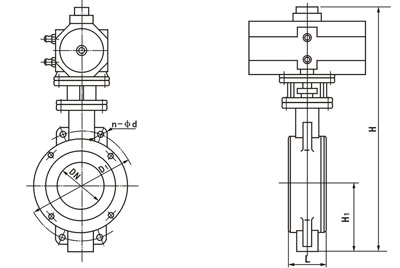

    公称通径(DN)

    主要尺寸

    法兰尺寸和螺栓规格

    1.0MPa

    1.6MPa

    L

    H

    H1

    D1

    4-Ф-M

    D1

    4-Ф-M

    50

    43

    625

    112

    125

    Ф18

    125

    Ф18

    65

    46

    625

    115

    145

    Ф18

    145

    Ф18

    80

    49

    645

    120

    160

    Ф18

    160

    Ф18

    100

    56

    675

    138

    180

    Ф18

    180

    Ф18

    125

    64

    715

    164

    210

    Ф18

    210

    Ф18

    150

    70

    800

    175

    240

    Ф23

    240

    Ф23

    200

    71

    850

    208

    295

    M20

    295

    M20

    250

    76

    925

    243

    350

    M20

    355

    M24

    300

    83

    1035

    283

    400

    M20

    410

    M24

    350

    92

    1070

    310

    460

    M20

    470

    M24

    400

    102

    1190

    340

    515

    M24

    525

    M27

    450

    114

    1250

    380

    565

    M24

    585

    M27

    500

    127

    1290

    410

    620

    M24

    650

    M30

    600

    154

    1455

    470

    725

    M27

    770

    M33

    700

    165

    1585

    550

    840

    M27

    840

    M33

    800

    190

    1700

    640

    950

    M30

    950

    M36

    900

    203

    1965

    710

    1050

    M30

    1050

    M36

    1000

    216

    2015

    770

    1160

    M33

    1170

    M39

    1200

    254

    2250

    890

    1380

    M36

    1390

    M45



注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:86-577-67375377
