D71X/F软密封对夹式蝶阀

D71X/F软密封对夹式蝶阀

·产品概述

D71X/F软密封对夹式蝶阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。D71X/F软密封对夹式蝶阀蝶板采用框架结构,强度高,过流面积大,流阻小。整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。本阀结构独特,操作灵活,省力,方便。



  • 用途及特点
  • 主要技术参数
  • 主要零部件材料

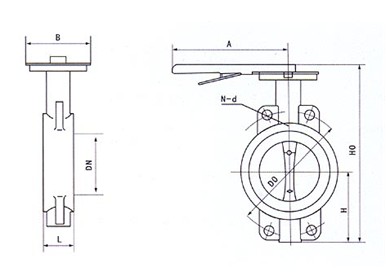

  • 主要外形及连接尺寸

    D71X/F软密封对夹式蝶阀采用对夹中心板式结构,主要由阀体,阀板,阀轴,阀座及传动装置组成,广泛用于水厂、电厂、钢厂、造纸、化工、轻纺、食品等给排水、气体管道上作调节流量和截流介质的作用。

    1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
    2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
    3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
    4、蝶板采用框架结构,强度高,过流面积大,流阻小。
    5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
    6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
    7、本阀结构独特,操作灵活,省力,方便。


    公称通经DN(mm)

    50~2000

    50~2000

    公称药理PN(MPa)

    0.6

    1.0

    1.6

    密封试验(MPa)

    0.66

    1.1

    1.76

    强度试验(MPa)

    0.9

    1.5

    2.4

    适用温度

    丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃

    适用介质

    水、空气、天然气、油品及弱腐蚀性流体

    泄漏率

    符合GB/T13927-92标准

    驱动方式

    蜗轮传动、电动、气动、液动


    零件名称

    材料

    阀体

    灰铸铁、球墨铸铁、铸钢、不锈钢及特殊材料

    蝶板

    球墨铸铁、铸钢、不锈钢及合金钢

    阀轴

    2Cr13、不锈钢

    密封圈

    丁腈耐油橡胶、聚四氟乙烯

    填料

    O型圈、柔性石墨



    通径DN(mm)

    L

    H

    HO

    A

    B

    0.6MPa

    1.0MPa

    1.6MPa

    DO

    n-d

    DO

    n-d

    DO

    n-d

    50

    43

    63

    235

    270

    110

    110

    44

    125

    48

    125

    48

    65

    46

    70

    250

    270

    110

    130

    44

    145

    48

    145

    48

    80

    46

    83

    275

    270

    110

    150

    48

    160

    88

    160

    88

    100

    52

    105

    316

    270

    110

    170

    48

    180

    88

    180

    88

    125

    56

    115

    340

    310

    110

    200

    88

    210

    88

    210

    88

    150

    56

    137

    376

    310

    110

    225

    88

    240

    8-22

    240

    8-22

    200

    60

    164

    430

    353

    150

    280

    88

    295

    8-22

    295

    8-22

    250

    68

    206

    499

    353

    150

    335

    128

    350

    12-22

    355

    12-26

    300

    78

    230

    570

    380

    150

    395

    12-22

    400

    12-22

    410

    12-26



注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:86-577-67375377
