D371F、D71F四氟密封对夹蝶阀

D371F、D71F四氟密封对夹蝶阀

·产品概述

该产品由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤150℃,弱腐蚀或洁净度有一定要求工况,在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。




  • 用途及特点
  • 采用标准
  • 型号说明
  • 主要技术参数
  • 主要零部件材料
  • 主要外形及连接尺寸

    1、设计新颖、合理、结构独特,重量轻,启闭迅速。
    2、操力矩小,操作方便,省力灵巧。
    3、可以任何位置安装,维修方便。
    4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
    5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

    设计标准:GB/T2238-1989
    法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
    结构长度:GB/T12221-1989
    压力试验:GB/T13927-1992;JB/T9092-1999

    蝶阀密封材料选用和适用温度

    材料品种

    氯丁橡胶

    丁晴橡胶

    乙丙橡胶

    聚四氟乙烯

    硅橡胶

    氟橡胶

    天然橡胶

    尼龙

    英语简称

    CR

    NBR

    EPDM

    PTFE

    SI

    VITON

    NR

    PA

    型号代号

    X或J

    XA或JA

    XB或JB

    F或XC、JC

    XD或JD

    XE或JE

    X1

    N

    耐最高温度

    82℃

    93℃

    150℃

    232℃

    250℃

    204℃

    85℃

    93℃

    耐最低温度

    -40℃

    -40℃

    -40℃

    -268℃

    -70℃

    -23℃

    -20℃

    -73℃

    适用工作温度

    0~+80℃

    -20~+82℃

    -40~+125℃

    -30~+150℃

    -70~+150℃

    -23~+150℃

    -20~+85℃

    -30~+93℃



    公称通径

    DN(mm)

    50~2000

    公称压力

    PN(MPa)

    0.6

    1.0

    1.6

    试验压力

    强度试验

    0.9

    1.5

    2.4

    密封试验

    0.66

    1.1

    1.76

    气密封试验

    0.6

    0.6

    0.6

    适用介质

    空气、水、污水、蒸气、煤气、油品等。

    驱动形式

    手动、蜗杆蜗轮传动、气传动、电传动。


    零件名称

    材料

    阀体

    球墨铸铁、铸钢、合金钢、不锈钢

    蝶板

    铸钢、不锈钢及特殊材料

    密封圈

    各种橡胶、聚四氟

    阀杆

    2Cr13、不锈钢

    填料

    O型圈、柔性石墨O


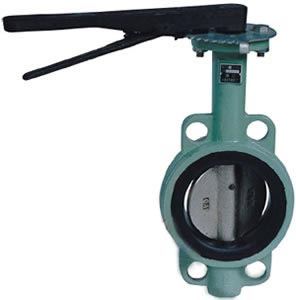

    D71

    X-

    6

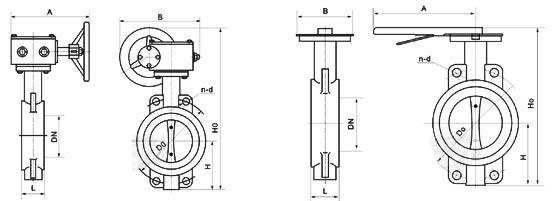

    Z Q C P R系列连接尺寸
    10
    J16


    公称通径

    结构长度(标准值)

    外形尺寸(参考值)

    连接尺寸(标准值)

    0.6MPa

    1.0MPa

    1.6MPa

    毫米

    英寸

    L

    H

    H0

    A

    B

    D0

    n-d

    D0

    n-d

    D0

    n-d

    50

    2

    43

    63

    235

    270

    65

    110

    4-14

    125

    4-18

    125

    4-18

    65

    21/2

    46

    70

    250

    270

    65

    130

    4-14

    145

    4-18

    145

    4-18

    80

    3

    46

    83

    275

    270

    65

    150

    4-18

    160

    8-18

    160

    8-18

    100

    4

    52

    105

    316

    270

    65

    170

    4-18

    180

    8-18

    180

    8-18

    125

    5

    56

    115

    340

    310

    65

    200

    8-18

    210

    8-18

    210

    8-18

    150

    6

    56

    137

    376

    310

    65

    225

    8-18

    240

    8-22

    240

    8-22


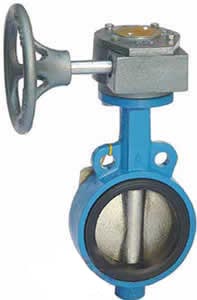

    D371

    X-

    6

    Z Q C P R系列连接尺寸
    10
    J16


    公称通径

    结构长度(标准值)

    外形尺寸(参考值)

    连接尺寸(标准值)

    0.6MPa

    1.0MPa

    1.6MPa

    毫米

    英寸

    L

    H

    H0

    A

    B

    D0

    n-d

    D0

    n-d

    D0

    n-d

    50

    2

    43

    63

    306

    180

    200

    110

    4-14

    125

    4-18

    125

    4-18

    65

    21/2

    46

    70

    321

    180

    200

    130

    4-14

    145

    4-18

    145

    4-18

    80

    3

    46

    83

    346

    180

    200

    150

    4-18

    160

    8-18

    160

    8-18

    100

    4

    52

    105

    387

    180

    200

    170

    4-18

    180

    8-18

    180

    8-18

    125

    5

    56

    115

    411

    180

    200

    200

    8-18

    210

    8-18

    210

    8-18

    150

    6

    56

    137

    447

    270

    280

    225

    8-18

    240

    8-22

    240

    8-22

    200

    8

    60

    164

    572

    270

    280

    280

    8-18

    295

    8-22

    295

    12-22

    250

    10

    68

    206

    646

    270

    280

    335

    12-18

    350

    12-22

    355

    12-26

    300

    12

    78

    230

    738

    380

    420

    395

    12-22

    400

    12-22

    410

    12-26

    350

    14

    78

    248

    761

    380

    420

    445

    12-22

    460

    16-22

    470

    16-26

    400

    16

    102

    289

    877

    450

    470

    495

    16-22

    515

    16-26

    525

    16-30

    450

    18

    114

    320

    938

    480

    490

    550

    16-22

    565

    20-26

    585

    20-30

    500

    20

    127

    343

    993

    480

    490

    600

    20-22

    620

    20-26

    650

    20-33

    600

    24

    154

    413

    1131

    480

    490

    705

    20-26

    725

    20-30

    770

    20-36

    700

    28

    165

    478

    1476

    640

    660

    810

    24-26

    840

    24-30

    840

    24-36

    800

    32

    190

    525

    1533

    640

    660

    920

    24-30

    950

    24-33

    950

    24-39

    900

    36

    203

    585

    1655

    750

    860

    1020

    24-30

    1050

    28-33

    1050

    28-39

    1000

    40

    216

    640

    1765

    850

    900

    1120

    28-30

    1160

    28-36

    1170

    28-42

    1200

    48

    254

    755

    1995

    850

    900

    1340

    32-33

    1380

    32-39

    1390

    32-48

    1400

    56

    279

    910

    2310

    1000

    925

    1560

    36-36

    1590

    36-42

    1590

    36-48

    1600

    64

    318

    1030

    2595

    1000

    925

    1760

    40-36

    1820

    40-48

    1820

    40-56

    1800

    72

    356

    1140

    2810

    1100

    980

    1970

    44-39

    2020

    44-48

    2020

    4-56

    2000

    80

    406

    1250

    3100

    1100

    980

    2180

    48-42

    2230

    48-48

    2230

    48-62

    若用户需用阀板衬氟胶等特殊要求,订货时请注明。
